Trong ngành sản xuất, cơ khí, thước đo chiều cao là thiết bị đo lường phổ biến và thiết yếu giúp bộ phận kỹ thuật kiểm soát các kết quả đo các chi tiết máy móc, gia công khuôn mẫu chính xác.

Công dụng chính của loại thước này là để đo độ cao của chi tiết vật liệu hay máy móc. Thước đo cao hiện nay có nhiều chủng loại, mẫu mã khác nhau trong đó thông dụng nhất kể đến: thước đo cao điện tử, đồng hồ hay thước đo cơ khí, thước đo cao đứng để bàn, thước đo cao treo tường,..

Với ưu điểm màn hình hiển thị sắc nét LCD, thước đo cao điện tử giúp người dùng quan sát và đọc kết quả rõ ràng hơn, tuy nhiên cần sử dụng pin, khác biệt với hai dòng thước đo cao còn lại.

Ứng dụng của thước đo độ cao trong xây dựng, sản xuất, cơ khí có thể kể đến như:

• Được sử dụng một cách rộng rãi, loại thước đo này đặc biệt thường chúng được ứng dụng phổ biến trong các ngành gia công chi tiết máy móc và gia công khuôn mẫu.
• Giúp khoảng cách từ bề mặt tham chiếu đến các vị trí cụ thể trên chi tiết để có thể xác minh chi tiết đạt tiêu chuẩn về các thông số kỹ thuật và dung sai.
• Có thể vạch dấu trên chi tiết hoặc phôi để phục vụ cho các thao tác gia công tiếp theo.
• Thực hiện được các phép đo 2D trên các bộ phận của những chi tiết.
• Thước đo chiều cao đo và xác minh những khoảng cách từ tâm đến tâm.
• Đo độ phẳng, độ thẳng hay vuông góc hoặc tính vuông góc của các chi tiết.
• Thước đo chiều cao mối hàn, đường hàn

Cách sử dụng và bảo quản thước đo cao

• Bước 1: Kiểm tra ngoại quan bề mặt thân thước, đầu đo có dấu hiệu sứt mẻ, dính bẩn hay khả năng di chuyển của thanh trượt có ổn định, trơn tru hay không. Đảm bảo bề mặt bàn map và chân đế của thước đo cao được làm sạch.
• Bước 2: Kiểm tra nhiệt độ môi trường đo Đặt trước đo cao trên bàn map và trong phòng làm việc đủ lâu để đồng nhất nhiệt độ, điều này hạn chế sai số khi đo.
  • Giảm tối đa khoảng cách từ thân thước đo cao tới mũi đo và đầu đo phải thẳng hàng.
  • Thao tác nhẹ nhàng khi di chuyển đầu đo.
• Bước 3: Mở Mỏ Kẹp: Mở cặp kẹp của thước đo cao và đặt nó trên bề mặt cần đo. Đặt điểm 0- Zero (Nếu Có):
  • Nếu thước đo có chức năng đặt zero, đặt lại giá trị đo về 0 bằng cách sử dụng nút hoặc cơ cấu điều chỉnh.
  • Sau đo, đóng mỏ kẹp chặt vào đối tượng cần đo, đảm bảo là thước đo đang nằm vuông góc với bề mặt của đối tượng.
• Bước 4: Đọc Kết Quả: Khi đọc kết quả đo phải nhìn trực tiếp từ phía trước
  • Với đồng hồ cơ để đọc kết quả đo trực tiếp từ mặt đồng hồ, với thước đo điện tử, đọc kết quả trên màn hình LCD.
  • Nếu cần, ghi lại kết quả đo. Ngoài ra, với bộ kết nối U-wave, kết quả đo được ghi lại trực tiếp vào cơ sở dữ liệu trên máy tính đã kết nối, hạn chế sai sót trong quá trình ghi chép kết quả đo thủ công.
• Bước 5: Kiểm Tra Độ Chính Xác: Để đảm bảo độ chính xác, kiểm tra thước đo chiều cao với một thước đo khác hoặc thiết bị đo chính xác để đối chiếu kết quả.

Lưu ý rằng quy trình đo thước đo cao có thể thay đổi tùy thuộc vào model và nhà sản xuất cụ thể. Để đảm bảo độ chính xác và hiệu suất tốt, người sử dụng nên tham khảo hướng dẫn sử dụng từ nhà sản xuất hoặc chỉ dẫn đo từ đại lý bán hàng.

Cấu tạo chung của thước đo cao và một số tính năng bổ sung trên model hãng Mitutoyo:

Thước đo cao là một công cụ đo lường chính xác được thiết kế để đo chiều cao của các đối tượng trong quy trình sản xuất, chế tạo và kiểm tra chất lượng. Cấu tạo của thước đo cao nói chung bao gồm các bộ phận sau, riêng thước đo cao Mitutoyo có thể bổ sung một số tính năng đặc biệt theo model:

1. Thân Cơ Khí:

   - Thân của thước đo cao thường được làm từ vật liệu chống ăn mòn và cứng cáp như thép không gỉ để đảm bảo sự ổn định và độ chính xác trong quá trình đo lường.

2. Cụm Đồng Hồ Cơ (nếu có):

   - Trong các mô hình cơ khí, thước đo cao có thể được trang bị với đồng hồ cơ để đọc kết quả đo. Đồng hồ cơ này thường được đặt trên thân thước và sử dụng để đo chiều cao của đối tượng.

3. Hiển thị kết quả:

            Những loại thước đo cơ khí ở dạng đồng hồ sẽ có trang bị thêm mặt đồng hồ cứng cáp, có khả năng chống trầy xước hiệu quả.

Màn Hình hiển thị LCD (với thước đo cao điện tử Mitutoyo): Các mô hình điện tử thường được trang bị màn hình số LCD để hiển thị kết quả đo một cách dễ đọc và chính xác.

Nếu là thước đo độ cao điện tử thì sẽ được trang bị thêm một màn hình chỉ thị số giúp người dùng có thể dễ dàng quan sát kết quả hơn.

4. Cổng Đặt Bút (nếu có):

   - Một số mô hình thước đo cao có cổng để đặt bút, giúp đánh dấu điểm đo lên bề mặt của đối tượng để dễ dàng ghi lại kết quả.

5. Mỏ kẹp (Jaws):

   - Cặp kẹp là bộ phận chủ yếu dùng để nắm giữ đối tượng cần đo. Cặp kẹp có thể được thiết kế để đo cả chiều cao ngoại và nội của các đối tượng.

6. Bộ Điều Chỉnh:

   - Cơ cấu điều chỉnh giúp người sử dụng có thể điều chỉnh độ cao của thước đo để đảm bảo chính xác trong quá trình đo lường.

7. Nút Zero-Setting (Zero Button):

   - Nút này thường được sử dụng để đặt lại giá trị đo về 0 khi cần thiết.

8. Nút Tắt Tự Động (Auto Shut-off Button):

   - Nếu thước đo có chức năng tự động tắt, nút này thường được sử dụng để kích hoạt hoặc vô hiệu hóa chức năng này.

9. Nút Lưu Giữ Dữ Liệu (Data Hold Button):

   - Nếu thước đo có chức năng lưu giữ giá trị đo, nút này giúp giữ lại giá trị đo trên màn hình cho đến khi người sử dụng nhấn nút này để lấy dữ liệu.

10. Bảng Đặt Cụm Nguồn (Battery Compartment):

    - Nếu thước đo sử dụng pin, bảng đặt cụm nguồn thường ở phía dưới thước đo để dễ dàng thay thế pin khi cần.

11. Chân Đế (Base):

    - Chân đế của thước đo cao làm nền cho quá trình đo lường, đảm bảo tính ổn định và chính xác của kết quả đo.

Cấu tạo chi tiết của thước đo cao có thể thay đổi tùy theo mô hình và loại thước đo cụ thể. Đối với mô hình điện tử, có thể có thêm các bộ phận điện tử và cảm biến để hỗ trợ chức năng tự động và chính xác cao.

Ngoài ra, kẹp vít để giữ con trỏ để đo cũng giúp cho quá trình đo lường được đảm bảo độ chính xác. Thông thường, con trỏ này sẽ được thiết kế hình mũi nhọn để dễ dàng sử dụng và đánh dấu vị trí trên đối tượng đo.

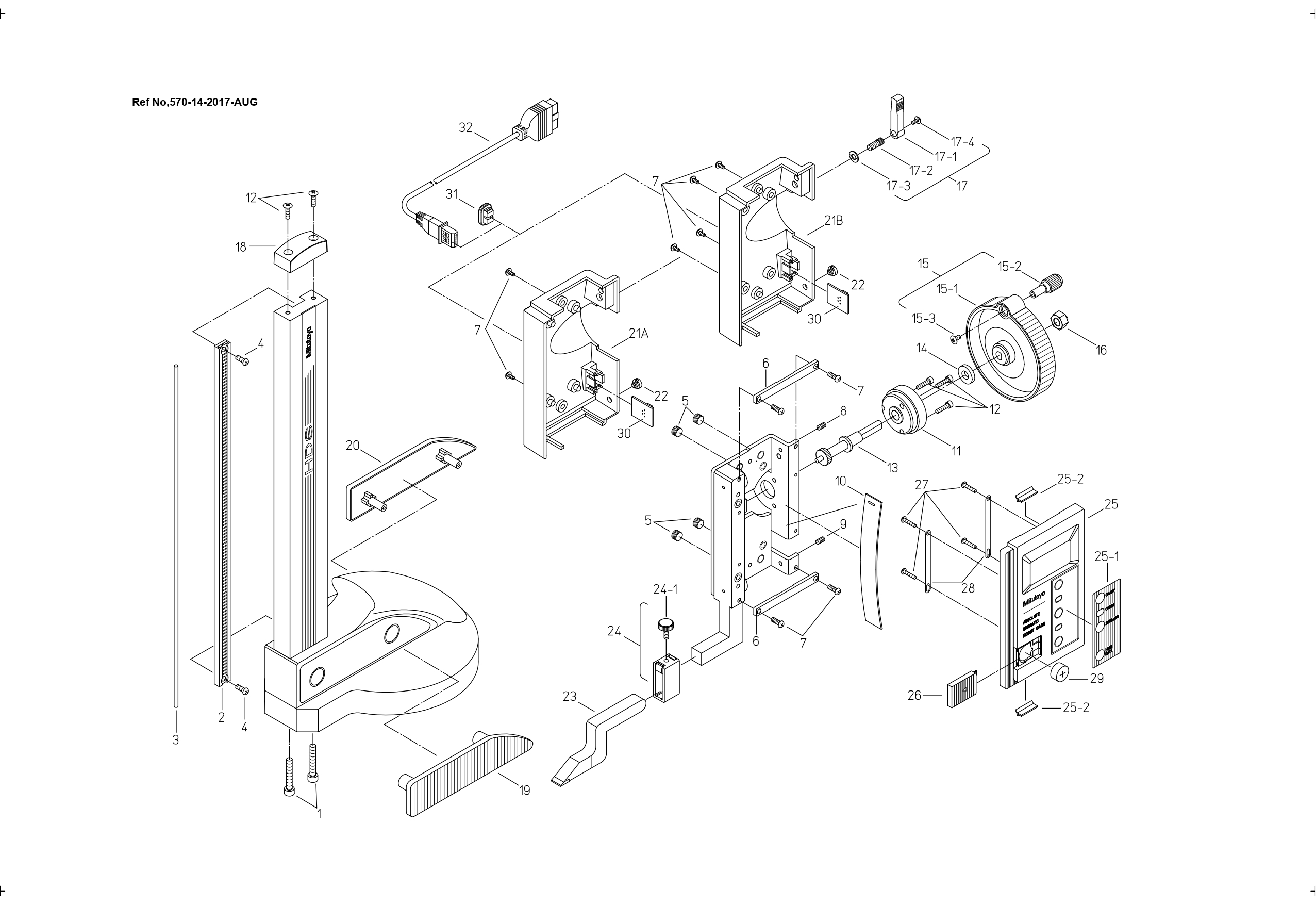

Tham khảo cấu tạo chi tiết của model Thước đo cao ABSOLUTE 570 Mitutoyo (mã 570-227)

Phân loại thước đo cao cơ khí, đo cao điện tử và đồng hồ

1.1 Thước đo cao cơ khí:

Thước đo độ cao cơ khí là loại thước sử dụng hai thang đo là thang đo chính và thang đo du xích để có thể cung cấp được độ phân giải cao hơn của giá trị đo.

Các thang đó này thường sẽ có sẵn trong phạm vi kích thước đo là từ 0 đến 2m. Thang đo của thước đo độ cao cơ khí chuẩn theo đơn vị inch hoặc hệ mét (mm).

Thước đo độ cao đồng hồ là loại thước đo được sử dụng trong việc đo các kích thước nhỏ và thường nhỏ hơn 12 inch hoặc 300mm.

Với loại thước đo độ cao chỉ thị kim này, người dùng sẽ đọc được các phép đo một cách dễ dàng.

Thêm vào đó,thước đo độ cao cơ khí còn có kích thước được thiết kế nhỏ gọn, tiện lợi giúp người sử dụng thước đo được thuận tiện trong việc di chuyển và có thể được cất giữ gọn gàng trong hộp công cụ.

1.2 Thước đo cao đồng hồ

Ngoài ra còn có loại thước đo độ cao đồng hồ kèm thêm bộ đếm có mặt hiển thị bao gồm một đồng hồ kim và một bộ đếm số có 2 chữ số, giúp có thể tăng tốc độ cũng như độ hiệu quả trong quá trình đo đạc.

Bộ đếm số của thước cho phép người dùng có thể đọc đến 0.1 inch và mặt hiển thị của đồng hồ cho phép đọc đến 0.001 inch.

1.3 Thước đo cao điện tử

Thước đo độ cao điện tử là loại thước có mặt hiển thị điện tử, thay thế cho mặt hiển thị đồng hồ hay thang đo du xích có trên các loại thước đo khác.

Người dùng có thể linh hoạt lựa chọn giữa các đơn vị đo như đơn vị inch hay mm.

Các dòng thước đo độ cao cao cấp này được tích hợp thêm các tính năng nâng cao khác, giúp cải thiện được khả năng đo lường cũng như tăng độ chính xác của thiết bị.

Hệ thống đệm khí của thước đo cao điện tử cho phép đầu đo có thể di chuyển nhẹ nhàng và mượt mà hơn.

Tay điều chỉnh linh hoạt tự động của thước giúp đơn giản hoá các quy trình đo kiểm, giúp cắt giảm nhân sự đứng máy để có thể di chuyển tay để điều chỉnh.

Đối với những thước đo cao điện tử được tích hợp thêm khả năng bù nhiệt độ để phòng trừ cho sự thay đổi độ giãn nở nhiệt với các loại vật liệu được đo.

Khả năng lưu trữ và xuất dữ liệu của loại thước này cho phép người dùng có thể sử dụng chung với các ứng dụng phần mềm SPC bằng cách xuất các dữ liệu qua RS323 hoặc USB.

Tìm hiểu 5 loại thước đo cao Mitutoyo được ưa chuộng

1. Thước Đo Cao Điện Tử Tiêu Chuẩn Series 192:

• Tính Năng:
  • Sử dụng công nghệ điện tử đa cảm biến giúp đo lường chính xác.
  • Màn hình số LCD dễ đọc với độ chính xác cao.
  • Chức năng lưu giữ giá trị đo (data hold) giúp thuận tiện trong việc ghi lại kết quả.
  • Có chế độ đo tuyến tính và tuyến tính nhanh (quick-linear).

2. Thước Đo Cao Điện Tử ABSOLUTE Series 570:

• Tính Năng:
  • Sử dụng công nghệ ABSOLUTE giữ lại giá trị đo khi thước đo được bật.
  • Màn hình số hiển thị rõ ràng, dễ đọc và độ chính xác cao
  • Nút zero-setting giúp đặt lại giá trị đo một cách dễ dàng.
  • Chức năng tắt tự động để tiết kiệm năng lượng.

3. Thước Đo Cao Cơ Khí Series 514:

• Tính Năng:
  • Sử dụng cơ cấu cơ khí truyền thống, không yêu cầu nguồn điện.
  • Độ chính xác và độ bền cao, phù hợp cho các ứng dụng cơ khí chính xác.
  • Màn hình đồng hồ cơ truyền thống dễ sử dụng.
  • Được chế tạo từ vật liệu chống ăn mòn, gia tăng độ bền.

4. Thước Đo Cao Linear Series 518:

• Tính Năng:
  • Thiết kế với công nghệ đo tuyến tính giúp đo lường chính xác và ổn định.
  • Màn hình số LCD hiển thị kết quả đo một cách dễ dàng.
  • Chức năng zero-setting và data hold giúp tối ưu hóa việc đo lường.
  • Có khả năng đo độ dày và cao đồng thời.

5. Thước Đo Cao QM-Heights Series 518:

• Tính Năng:
  • Sử dụng công nghệ đo tuyến tính và màn hình số LCD.
  • Chức năng lưu giữ giá trị đo và chức năng tắt tự động.
  • Được thiết kế để đo cao, độ dày và kích thước khác một cách chính xác.
  • Phù hợp cho các ứng dụng đo lường trong sản xuất và kiểm tra chất lượng.

 Ưu điểm nổi bật của các loại thước đo cao Mitutoyo:

• Độ chính xác cao, đáp ứng đầy đủ các yêu cầu đo lường chính xác.
• Thiết kế chất lượng với vật liệu bền và chống ăn mòn.
• Công nghệ đo tuyến tính và ABSOLUTE mang lại sự ổn định và tin cậy.
• Màn hình số LCD hoặc đồng hồ cơ truyền thống dễ đọc.
• Nhiều tính năng thuận tiện như lưu giữ giá trị đo, chức năng zero-setting và chức năng tắt tự động.

Bảo quản thước đo cao đúng cách:

• Hạn chế tác động những mạnh hay làm rơi thiết bị ảnh hưởng đến chức năng của thước.
• Vệ sinh thước đo độ cao sạch sẽ bằng các vật mềm như vải mịn và giấy trước khi bắt đầu sử dụng thước.
• Sau một thời gian sử dụng thước nên dùng khăn có tẩm dầu chống gỉ để tiến hành vệ sinh các bộ phận của thước.
• Lưu ý không dùng nước để rửa thiết bị.
• Không để thước đo ở những nơi có ánh nắng trực tiếp, giữ thước ở nơi có độ ẩm thấp, thoáng mát và không để thước bị bám bụi bẩn.
• Đảm bảo đầu đo của thước cách đế từ 2 đến 20mm và không khóa bộ phận di chuyển của thước.
• Khi di chuyển thước đo cao cần phải cẩn thận tránh tác động quá mạnh vào thước, cũng như tránh va đập, rơi thước.
• Sử dụng loại vải chuyên dụng để lau chùi thước, tránh xây xước hay để lại sợi bám trên thước.
• Khi cất giữ thước đo cao trong thời gian dài, cần dùng khăn tẩm dầu chống gỉ để lau mọi bộ phận trên thước.
• Không dùng nước để rửa thước, cũng như không để thước ở nơi có ánh nắng.
• Cất giữ thước tại nơi khô ráo, sạch sẽ, thông thoáng.
• Không đặt thước đo cao dưới sàn, đầu đo cách đế từ 2-20mm và không khóa bộ phận di chuyển.
