Dưỡng kiểm ren trong ISSOKU
Dưỡng kiểm ren ISSOKU (M5.0x0.8 GPII)
Dưỡng kiểm ren trục M5.0×0.8 GP II đến từ thương hiệu ISSOKU – Nhật Bản, được thiết kế để kiểm tra độ chính xác của ren ngoài theo chuẩn JIS B 0261, dùng phổ biến trong sản xuất cơ khí chính xác và lắp ráp linh kiện kỹ thuật cao.
Sản phẩm phù hợp để sử dụng trong dây chuyền kiểm tra chất lượng tại nhà máy, hoặc trong các ngành chế tạo thiết bị điện – điện tử, khuôn mẫu, cơ khí chính xác.
Đặc điểm nổi bật

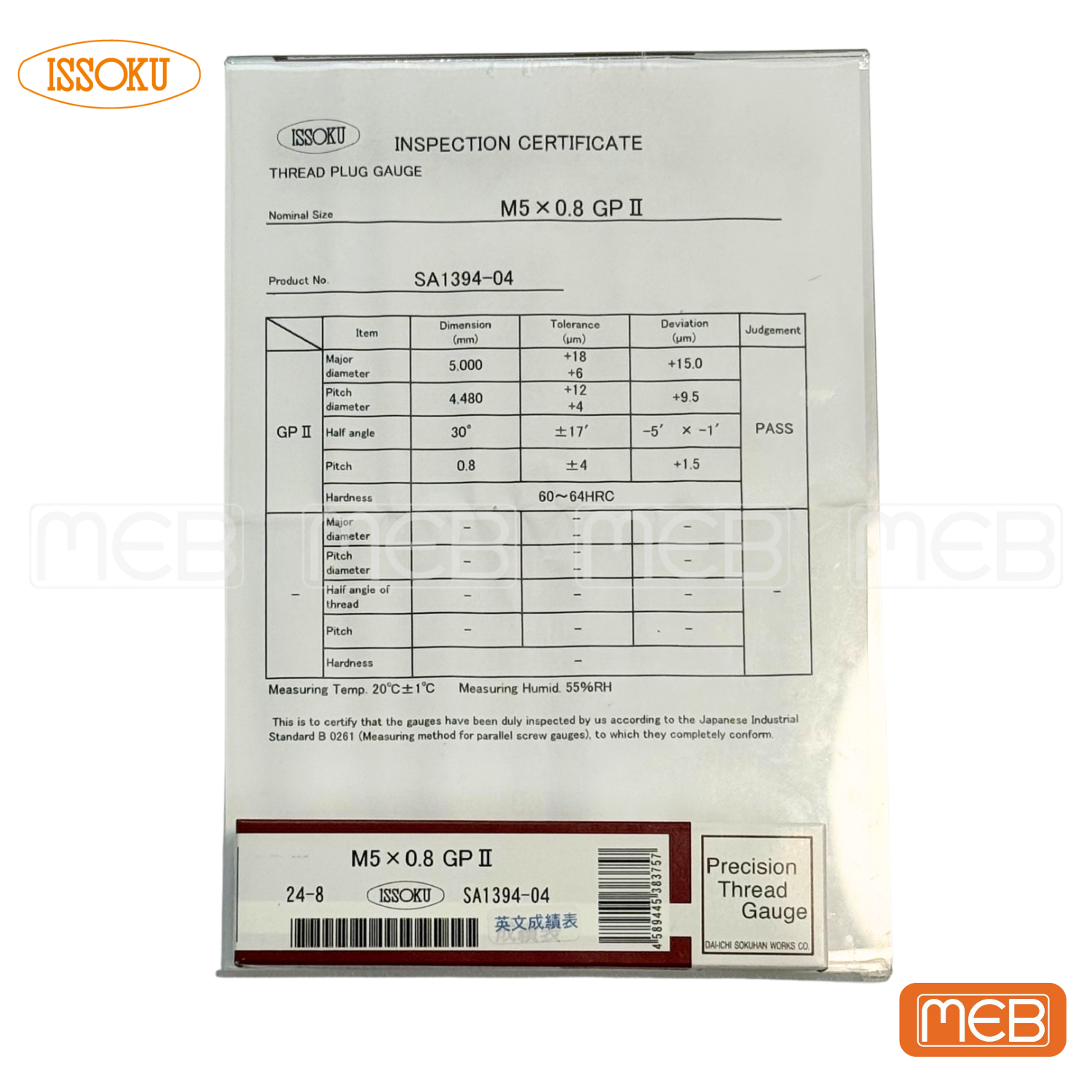

Thông số kỹ thuật:
-
Mã sản phẩm: SA1394-04
-
Kích thước ren: M5.0 × 0.8
-
Chuẩn ren: JIS B 0261 – Parallel Screw Gauge
-
Đường kính lớn (Major diameter): 5.000 mm (±18 µm | lệch +15.0 µm)
-
Đường kính trung bình (Pitch diameter): 4.480 mm (±12 µm | lệch +9.5 µm)
-
Góc ren (Half angle of thread): 30° (±17' | lệch -5' × -1')
-
Bước ren (Pitch): 0.8 mm (±4 µm | lệch +1.5 µm)
-
Độ cứng (Hardness): 60–64 HRC
-
Nhiệt độ đo kiểm: 20°C ±1°C
-
Độ ẩm đo kiểm: 55% RH
-
Tình trạng kiểm định: PASS
