Cách đọc kết quả đo độ nhám: Phân biệt Ra, Rz, Rt và ứng dụng thực tế
Cách đọc kết quả đo độ nhám: Phân biệt Ra, Rz, Rt và ứng dụng thực tế
Đo độ nhám không chỉ là "đọc số"
Khi in ra kết quả từ máy đo như Surftest SJ-210 hay SJ-310, bạn sẽ thấy hàng loạt chỉ số: Ra, Rz, Rt, Rq, Rp, Rmax...
Trong số đó, 3 chỉ số được dùng phổ biến nhất trong thực tế gia công và kiểm tra chất lượng là:
🔹 Ra – Roughness Average
🔹 Rz – Ten-point Mean Roughness
🔹 Rt – Total Height of Roughness Profile
Hiểu rõ ý nghĩa – đơn vị – mối liên hệ giữa các chỉ số này giúp kỹ sư:
-
Phân tích nhanh chất lượng bề mặt
-
Đánh giá đúng theo tiêu chuẩn ISO/JIS
-
Tra cứu chính xác bản vẽ kỹ thuật
Ra là gì?
-
Ra (Roughness Average) là giá trị trung bình độ lệch chiều cao của bề mặt thực so với đường trung bình trên chiều dài chuẩn.
-
Là chỉ tiêu phổ biến nhất, thường xuất hiện trên bản vẽ với ký hiệu:
→ Ra ≤ 1.6 µm
📌 Ra càng nhỏ → bề mặt càng mịn → ma sát thấp → ghép nối tốt hơn.
Rz là gì?
-
Rz (Ten-point Mean Roughness): là trung bình khoảng cách từ 5 đỉnh cao nhất đến 5 đáy sâu nhất của biên dạng nhám.
-
Nhạy với các vết xước sâu hoặc rãnh bất thường.
📌 Rz lớn hơn Ra và thường dùng để kiểm tra lỗi cục bộ – vết rỗ, trầy sâu.
Rt là gì?
-
Rt (Total Height of Profile): là chiều cao lớn nhất từ đỉnh cao nhất đến đáy sâu nhất trong toàn bộ chiều dài đo.
-
Là chỉ số nhạy nhất với lỗi "đột biến".
⚠️ Rt cao bất thường → có thể có vết trầy, rỗ, lỗi dụng cụ cắt.

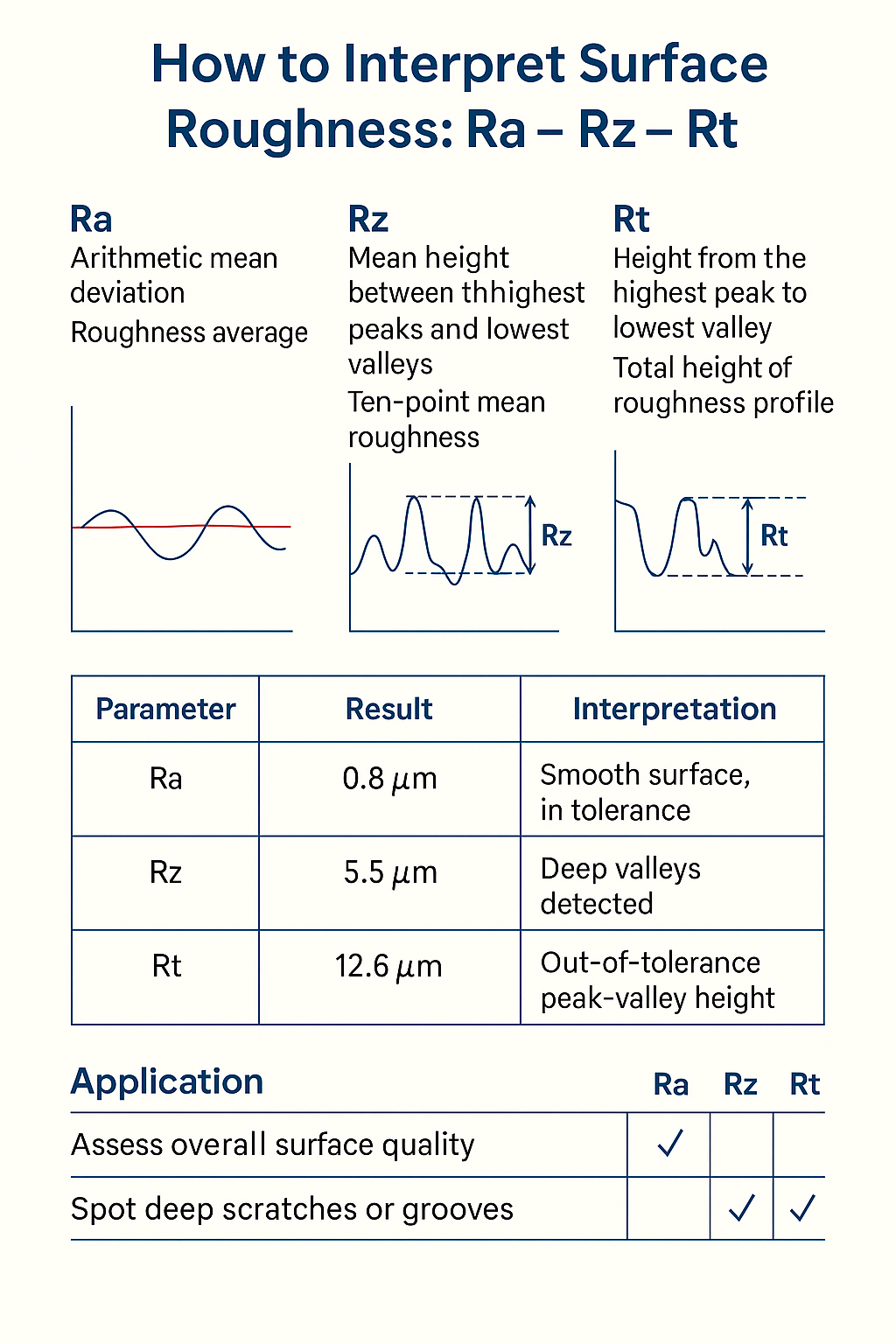

Ví dụ kết quả thực tế từ máy Surftest
Chỉ số đo | Kết quả | Diễn giải nhanh |
---|---|---|
Ra | 0.8 µm | Bề mặt mịn, đạt tiêu chuẩn lắp ghép |
Rz | 5.5 µm | Có chênh lệch đỉnh – đáy, cần kiểm tra kỹ hơn |
Rt | 12.6 µm | Xuất hiện vết xước sâu – nên loại bỏ chi tiết |
🧠 Tình huống thực tế: Ra OK nhưng Rt quá cao → đừng vội xuất xưởng!
Khi nào dùng Ra – Rz – Rt?
Mục đích kiểm tra | Chỉ số ưu tiên |
---|---|
Kiểm tra chất lượng tổng thể | ✅ Ra |
Phát hiện lỗi rãnh sâu / xước | ✅ Rz / Rt |
So sánh biên dạng giữa 2 lô hàng | ✅ Rz |
Đánh giá độ lặp lại bề mặt | ✅ Ra + Rq |
Tiêu chuẩn độ nhám theo ISO 1302
Loại gia công | Ra khuyến nghị | Ứng dụng |
---|---|---|
Đánh bóng cơ khí | 0.1 – 0.4 µm | Khuôn, trục chính |
Mài chính xác | 0.4 – 0.8 µm | Bạc đạn, bệ trượt |
Tiện/phay bán tinh | 1.6 – 3.2 µm | Lắp ráp phổ thông |
Phay thô/Hàn | 6.3 – 12.5 µm | Kết cấu thép, khung máy |
📌 Máy đo Surftest sẽ tự so sánh và báo “Pass/Fail” nếu nhập sẵn giới hạn Ra.
Thiết bị đo độ nhám nên dùng
Surftest SJ-210, SJ-310, SJ-410 từ Mitutoyo là dòng thiết bị đo độ nhám tin cậy nhất hiện nay:
-
Đo Ra, Rz, Rt, Rq, Rp...
-
Tùy chọn in kết quả, lưu file, kết nối phần mềm
-
Phù hợp kiểm tra tại xưởng hoặc trong phòng QC
📞 MEB là đại lý chính hãng Mitutoyo – có demo tận nơi + tư vấn chọn đầu đo phù hợp.
Lời khuyên kỹ thuật
✔ Luôn đo đủ chiều dài tiêu chuẩn (Cut-off) theo vật liệu
✔ Sử dụng đầu đo đúng loại: bề mặt phẳng, cong, lỗ nhỏ
✔ Hiệu chuẩn định kỳ máy đo độ nhám bằng chuẩn Ra master
✔ In kết quả làm bằng chứng giao hàng hoặc truy xuất chất lượng
