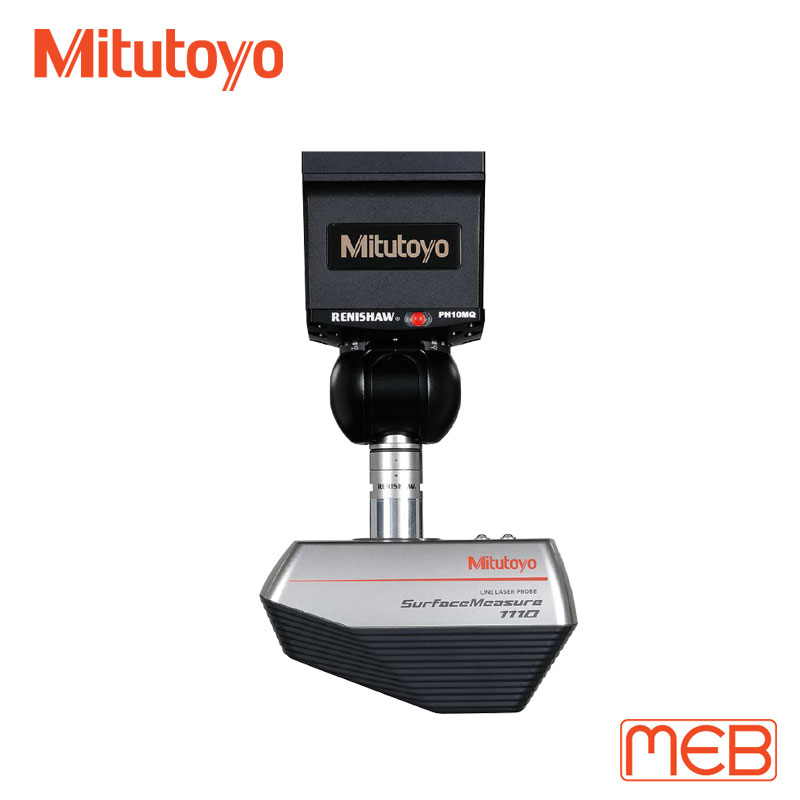

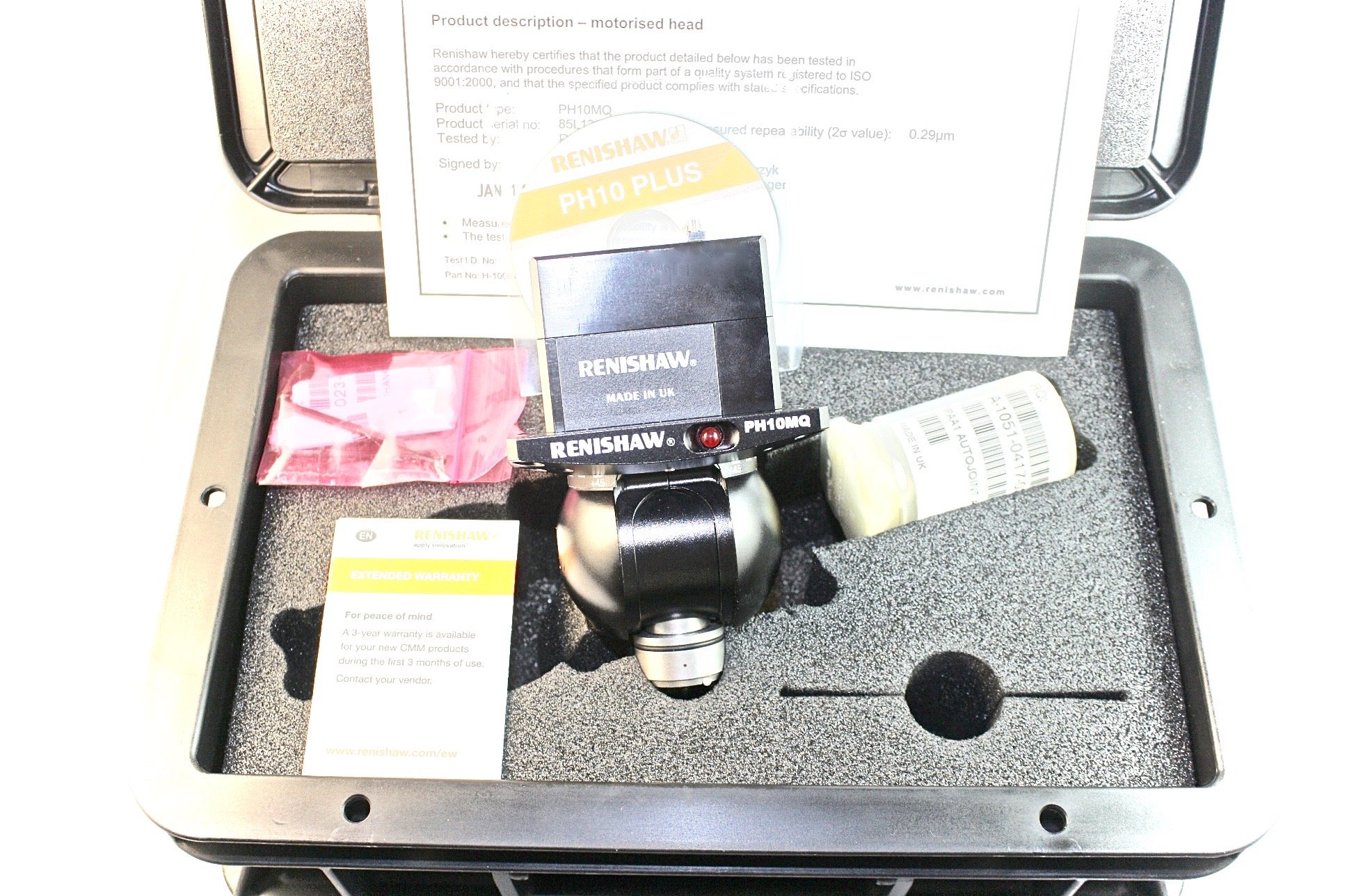

Đầu đo CMM Renishaw (PH10MQ)
Đặc điểm nổi bật
Thông số kỹ thuật
Độ lặp lại vị trí
-
Repeatability of position: < 0.4 μm (0.00002 in)
-
Điều kiện đo: tại khoảng cách 100 mm từ tâm trục quay A
Khả năng định vị
| Thuộc tính | Giá trị |
|---|---|
| Bước góc | 7.5° |
| Trục A | 0° đến 105° – 15 vị trí |
| Trục B | -180° đến +180° – 48 vị trí |
| Tổng số vị trí đo | 720 vị trí |
Kiểu lắp đầu dò
| Model | Kiểu kết nối |
|---|---|
| PH10T PLUS | Ren M8, mặt bushing đường kính 18 mm |
| PH10M PLUS / PH10MQ PLUS | Multiwired autojoint |
Kích thước tính từ mặt quill
| Thông số | Giá trị |
|---|---|
| XY | 62 mm |
| Z (PH10T PLUS) | 102 mm |
| Z (PH10M PLUS) | 117 mm |
| Z (PH10MQ PLUS) | 73 mm |
Trọng lượng
| Model | Trọng lượng |
|---|---|
| PH10T PLUS | 595 g |
| PH10M PLUS | 620 g |
| PH10MQ PLUS | 730 g |
Điều kiện vận hành
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | +10 °C đến +40 °C |
| Nhiệt độ lưu trữ | -10 °C đến +70 °C |
Đặc điểm nổi bật
-
Đầu dò motorized cho phép thay đổi góc đo tự động, tăng hiệu quả đo trên máy CMM.
-
Độ lặp lại vị trí cực cao (<0.4 μm) đảm bảo độ chính xác trong các phép đo phức tạp.
-
720 vị trí định hướng khác nhau giúp tiếp cận các bề mặt khó đo.
-
Thiết kế nhỏ gọn giúp tối ưu không gian đo và giảm khoảng cách từ quill đến đầu dò.
-
Tương thích với nhiều loại đầu dò Renishaw như TP20, TP200, SP25M.
Ứng dụng
Đầu dò Renishaw PH10MQ được sử dụng rộng rãi trong:
-
Máy đo tọa độ CMM trong phòng đo kiểm.
-
Ngành sản xuất ô tô và hàng không.
-
Gia công cơ khí chính xác và khuôn mẫu.
-
Kiểm tra chất lượng chi tiết có hình dạng phức tạp.
