Đặc điểm nổi bật

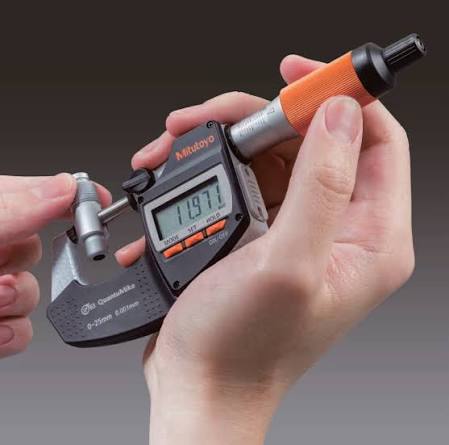

Micrometer Mitutoyo 293-140-40 QuantuMike 0–25 mm

Micrometer Mitutoyo 293-140-40 là panme điện tử đo ngoài thuộc dòng QuantuMike Series 293, có phạm vi đo 0–25 mm, độ phân giải 0,001 mm và sai số cho phép tối đa ±1 µm. Sản phẩm nổi bật với bước tiến trục đo 2 mm/vòng, cơ cấu bánh cóc hỗ trợ lực đo ổn định, cấp bảo vệ IP65 và khả năng xuất dữ liệu phục vụ kiểm soát chất lượng.

Model 293-140-40 phù hợp với hoạt động kiểm tra kích thước trong gia công cơ khí chính xác, sản xuất linh kiện, khuôn mẫu, ô tô, điện tử và các phòng kiểm soát chất lượng.

Đặc điểm nổi bật của Mitutoyo 293-140-40

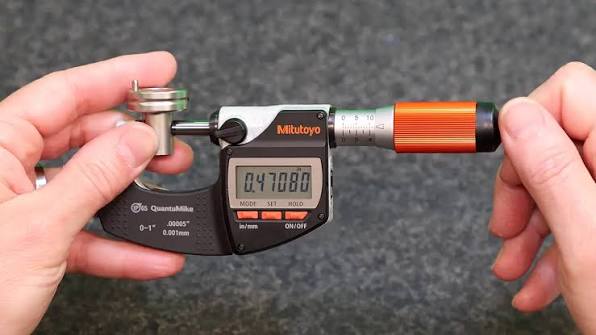

Trục đo di chuyển nhanh với bước tiến 2 mm/vòng

Điểm khác biệt nổi bật của QuantuMike 293-140-40 là cơ cấu trục đo có bước tiến 2 mm/vòng.

So với panme hệ mét thông thường sử dụng bước tiến khoảng 0,5 mm/vòng, trục đo của QuantuMike có thể di chuyển nhanh hơn bốn lần. Người vận hành cần ít vòng xoay hơn để đưa đầu đo tới vị trí tiếp xúc với chi tiết.

Theo thử nghiệm so sánh của Mitutoyo trên chi tiết sáu bậc, QuantuMike giúp giảm khoảng 60% tổng thời gian đo và định vị trong điều kiện thử nghiệm của hãng. Hiệu quả này đặc biệt rõ khi cần đo lặp lại nhiều chi tiết hoặc kiểm tra sản phẩm có kích thước thay đổi liên tục.

Độ chính xác đến ±1 µm

Mitutoyo 293-140-40 có độ phân giải 0,001 mm và sai số cho phép tối đa ±1 µm.

Thông số này đáp ứng nhu cầu kiểm tra các chi tiết có dung sai nhỏ trong gia công cơ khí chính xác. Màn hình LCD hiển thị trực tiếp kết quả đo, giúp hạn chế sai sót khi đọc vạch chia như trên panme cơ.

Cơ cấu bánh cóc tạo lực đo ổn định

Micrometer 293-140-40 sử dụng cơ cấu ratchet thimble, cho phép bánh cóc hoạt động trên cả ống xoay và núm quay nhanh.

Các vi rung dọc theo trục đo hỗ trợ duy trì lực đo ổn định khi đầu đo tiếp xúc với chi tiết. Nhờ đó, người dùng có thể hạn chế sự khác biệt giữa các lần đo và giữa những người vận hành khác nhau.

Cơ cấu này cũng hỗ trợ thao tác bằng một tay trong các tình huống đo phù hợp.

Cảnh báo tốc độ tiếp cận chi tiết

Thiết bị có chức năng phát hiện khi trục đo tiếp cận chi tiết với tốc độ quá cao. Khi cảnh báo được kích hoạt, màn hình sẽ nhấp nháy để người vận hành điều chỉnh thao tác.

Chức năng này giúp:

• Hạn chế va chạm mạnh giữa đầu đo và chi tiết.

• Giảm biến động của kết quả đo.

• Hỗ trợ người vận hành chưa có nhiều kinh nghiệm.

• Nâng cao độ tin cậy khi đo lặp lại nhiều sản phẩm.

Bảo vệ IP65 trong môi trường sản xuất

Mitutoyo 293-140-40 đạt cấp bảo vệ IP65 theo tiêu chuẩn IEC 60529, hỗ trợ chống bụi và tia nước.

Thiết bị phù hợp với môi trường sản xuất có bụi, dầu hoặc nguy cơ tiếp xúc với dung dịch làm mát. Tuy nhiên, IP65 không có nghĩa là có thể ngâm thiết bị trong nước. Người dùng cần lau sạch và thực hiện bảo dưỡng chống gỉ sau khi sử dụng.

Màn hình lớn, dễ đọc kết quả

Màn hình LCD hiển thị rõ giá trị đo và các biểu tượng chức năng. Người dùng có thể quan sát nhanh kết quả, trạng thái dung sai, cảnh báo pin hoặc thông báo hiệu chuẩn.

Chức năng giữ giá trị đo hỗ trợ đọc kết quả trong trường hợp màn hình nằm ở vị trí khó quan sát trực tiếp.

Xuất dữ liệu đo Digimatic

Mitutoyo 293-140-40 có cổng xuất dữ liệu SPC và hỗ trợ hệ thống truyền dữ liệu Digimatic.

Khi kết hợp với cáp, USB Input Tool hoặc thiết bị truyền dữ liệu không dây tương thích, kết quả đo có thể được chuyển đến máy tính hoặc hệ thống quản lý dữ liệu.

Tính năng này giúp doanh nghiệp:

• Hạn chế nhập dữ liệu thủ công.

• Giảm sai sót khi ghi chép kết quả.

• Tăng khả năng truy xuất dữ liệu đo.

• Theo dõi chất lượng theo từng lô sản phẩm.

• Hỗ trợ phân tích thống kê quá trình sản xuất.

• Kết nối với hệ thống quản lý dữ liệu như MeasurLink.

Thông số kỹ thuật Mitutoyo 293-140-40

Các chức năng của Micrometer 293-140-40

Cài đặt giá trị gốc – Preset

Người dùng có thể cài đặt giá trị gốc trong phạm vi hiển thị để thuận tiện cho quá trình đo và quản lý thiết bị.

Đặt 0 tại vị trí bất kỳ – Zero setting

Màn hình có thể được đưa về 0 tại một vị trí bất kỳ của trục đo. Chức năng này đặc biệt hữu ích khi thực hiện phép đo so sánh giữa chi tiết chuẩn và chi tiết cần kiểm tra.

Thiết bị có thể chuyển trở lại chế độ đo ABSOLUTE sau khi hoàn tất phép đo tương đối.

Giữ kết quả đo – Hold

Chức năng Hold giữ nguyên giá trị trên màn hình sau khi đo. Người vận hành có thể đưa thiết bị ra khỏi vị trí đo rồi đọc kết quả, phù hợp với những khu vực khó quan sát màn hình.

Đánh giá dung sai

Người dùng có thể thiết lập giới hạn dung sai trên và dưới. Mitutoyo 293-140-40 sẽ xác định giá trị đo nằm trong hay ngoài phạm vi cho phép và hiển thị trạng thái tương ứng.

Tính năng này giúp kiểm tra nhanh sản phẩm đạt hoặc không đạt mà không cần thực hiện phép tính thủ công.

Tính toán giá trị hiệu chỉnh

Chức năng tính toán cho phép thiết bị xử lý kết quả theo công thức cài đặt và hiển thị trực tiếp giá trị hiệu chỉnh.

Người vận hành có thể sử dụng kết quả để điều chỉnh máy gia công, giảm nguy cơ nhầm dấu cộng, dấu trừ hoặc nhập sai số liệu.

Cảnh báo lịch hiệu chuẩn

Người dùng có thể thiết lập ngày cảnh báo và thời hạn hiệu chuẩn. Khi gần đến hoặc đã đến thời điểm hiệu chuẩn, thiết bị sẽ hiển thị biểu tượng cảnh báo.

Chức năng này hỗ trợ doanh nghiệp quản lý tình trạng thiết bị đo và hạn chế bỏ sót lịch hiệu chuẩn định kỳ.

Khóa chức năng

Các chức năng liên quan đến cài đặt điểm gốc và đặt 0 có thể được khóa để tránh thay đổi ngoài ý muốn trong quá trình sử dụng.

Tự động bật và tắt nguồn

Nếu thiết bị không được sử dụng trong khoảng 20 phút, màn hình LCD sẽ tự động tắt để tiết kiệm pin nhưng vẫn lưu giá trị gốc.

Khi người dùng xoay trục đo hoặc thao tác trên phím chức năng, màn hình sẽ hiển thị trở lại.

Hiển thị lỗi và cảnh báo pin

Trong trường hợp xảy ra lỗi tính toán, tràn phạm vi hiển thị hoặc điện áp pin xuống thấp, thiết bị sẽ hiển thị thông báo để người vận hành nhận biết và xử lý.

Mitutoyo 293-140-40 được sử dụng để đo gì?

Micrometer 293-140-40 phù hợp để đo các chi tiết có kích thước ngoài trong phạm vi 0–25 mm, bao gồm:

• Đường kính ngoài của trục và chốt.

• Chiều dày của tấm kim loại.

• Kích thước vòng đệm và bạc lót.

• Đường kính dây, thanh hoặc linh kiện nhỏ.

• Chi tiết tiện và chi tiết gia công CNC.

• Linh kiện cơ khí chính xác.

• Chi tiết khuôn mẫu.

• Linh kiện ô tô, xe máy và điện tử.

Sản phẩm có thể được sử dụng tại khu vực sản xuất, bộ phận kiểm tra chất lượng, phòng đo lường hoặc phòng hiệu chuẩn nội bộ.

Khi nào nên lựa chọn QuantuMike 293-140-40?

Mitutoyo 293-140-40 phù hợp khi doanh nghiệp cần:

• Đo kích thước ngoài trong phạm vi từ 0 đến 25 mm.

• Kiểm tra chi tiết có dung sai nhỏ.

• Đo lặp lại số lượng lớn sản phẩm.

• Rút ngắn thời gian đưa đầu đo tới chi tiết.

• Chuẩn hóa lực đo giữa những người vận hành.

• Kiểm tra nhanh trạng thái đạt hoặc không đạt.

• Truyền kết quả đo sang máy tính.

• Thu thập dữ liệu phục vụ SPC và quản lý chất lượng.

• Sử dụng thiết bị trong môi trường có bụi hoặc nguy cơ bắn nước.

Phụ kiện tiêu chuẩn

Bộ sản phẩm Mitutoyo 293-140-40 có thể bao gồm:

• Micrometer điện tử Mitutoyo 293-140-40.

• Pin CR2032.

• Cờ lê điều chỉnh.

• Hộp bảo quản.

• Hướng dẫn sử dụng.

• Chứng nhận kiểm tra theo tiêu chuẩn của nhà sản xuất.

Model 0–25 mm không cần thanh chuẩn đi kèm như các model có phạm vi đo lớn hơn.

Phụ kiện kết nối tùy chọn

Tùy theo nhu cầu thu thập và quản lý dữ liệu, thiết bị có thể kết hợp với:

• Cáp kết nối dữ liệu 1 m hoặc 2 m.

• USB Input Tool.

• Bộ chuyển đổi tín hiệu bàn phím USB.

• Bộ truyền dữ liệu không dây U-WAVE.

• Thiết bị kết nối dành cho U-WAVE.

• Phần mềm quản lý dữ liệu đo MeasurLink.

Phụ kiện kết nối thường không nằm trong bộ sản phẩm tiêu chuẩn và cần được lựa chọn theo hệ thống sử dụng thực tế.

Lưu ý khi sử dụng Micrometer Mitutoyo 293-140-40

Để duy trì độ chính xác và tuổi thọ của thiết bị, người dùng nên:

• Lau sạch hai bề mặt đo trước khi sử dụng.

• Kiểm tra điểm 0 trước khi bắt đầu đo.

• Không dùng lực quá lớn khi tiếp xúc với chi tiết.

• Sử dụng cơ cấu bánh cóc để duy trì lực đo ổn định.

• Tránh làm rơi hoặc va đập thiết bị.

• Không ngâm panme trong nước hoặc dung dịch.

• Vệ sinh và lau kh
